Stalowy łącznik do nabijaków górniczych

Stalowy łącznik do nabijaków górniczych służy do łączenia ze sobą poprzez skręcenie poszczególnych odcinków drewnianych nabijaków górniczych o długości 2 - 3 m i średnicy 28 - 30 mm tak, aby łączna ich długość była co najmniej równa długości ładowanego otworu strzałowego.

Produkt posiada pozytywna opinię techniczną Głównego Instytutu Górnictwa.

Opis
Dane techniczne
Galeria

Miejsce stosowania:

Produkt przeznaczony jest do stosowania w podziemnych i odkrywkowych zakładach górniczych.

Opis konstrukcji:

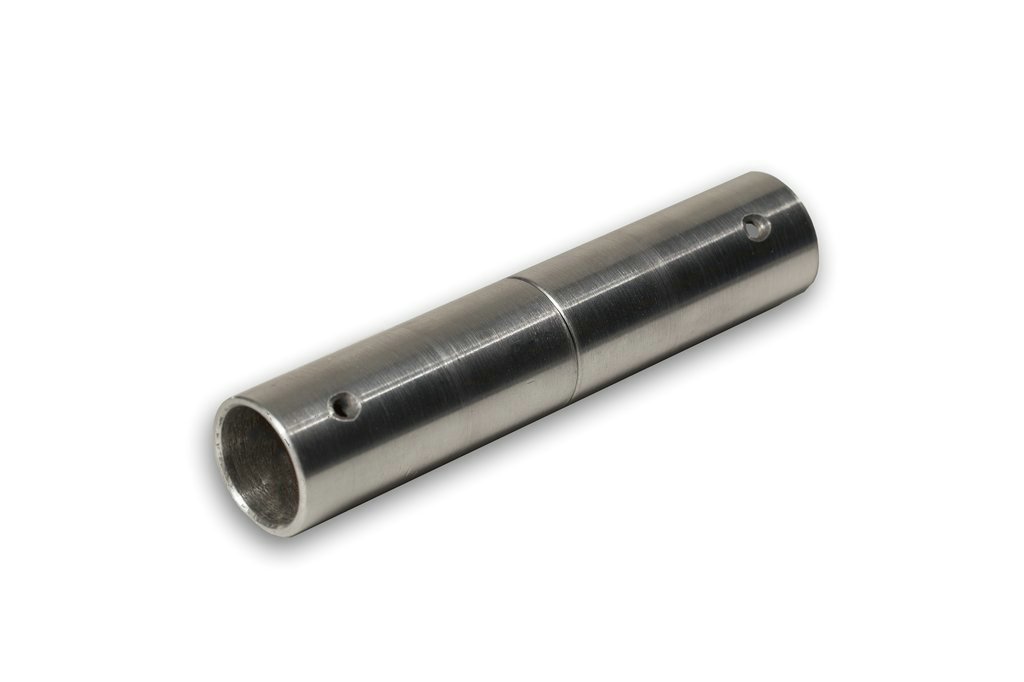

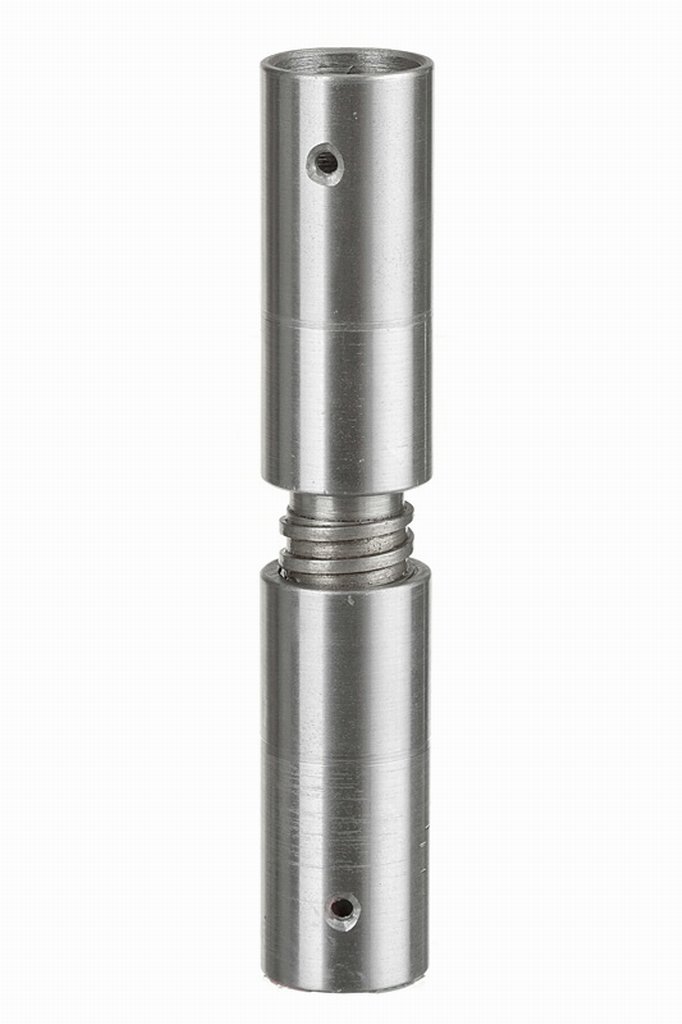

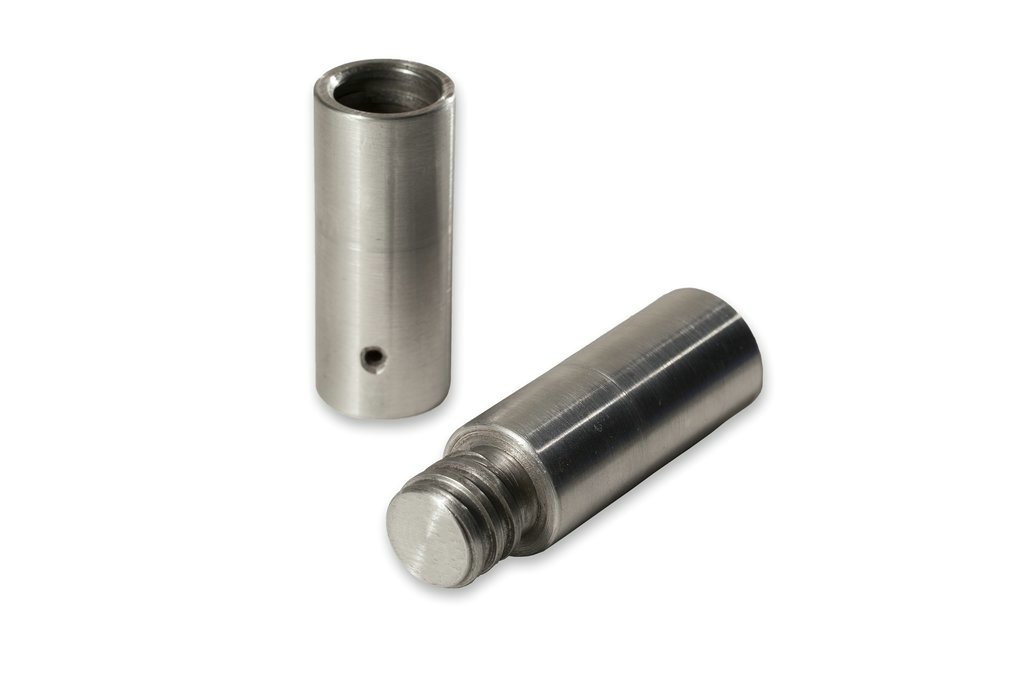

Łącznik skonstruowany jest z dwóch części, wykonanych z walców stalowych z gwintami, odpowiednio zewnętrznym i wewnętrznym.

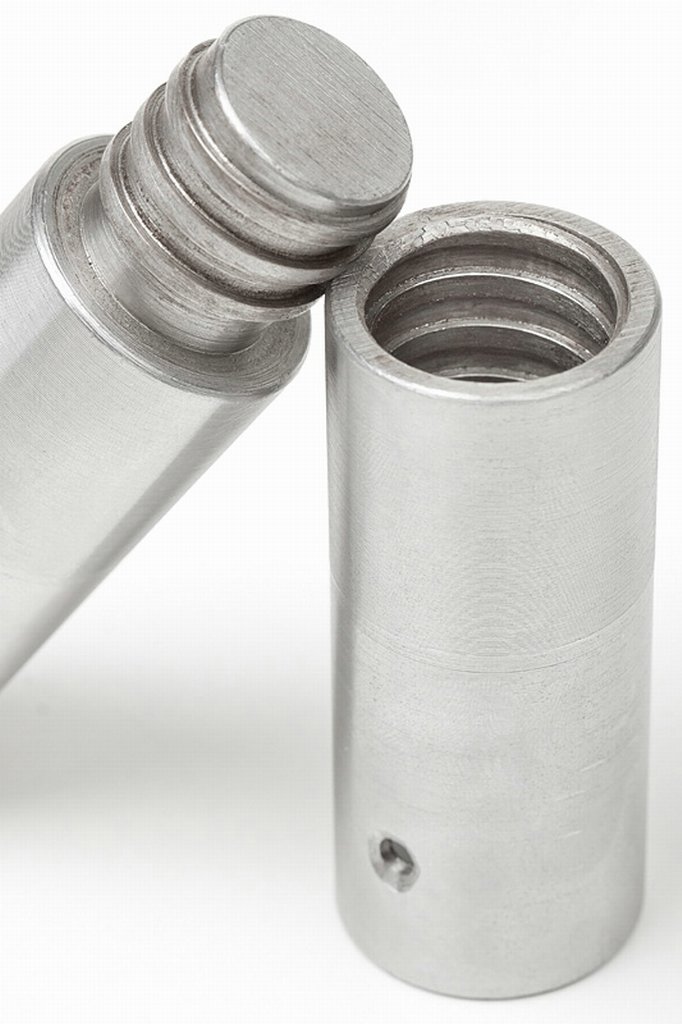

Pierwsza część na jednym końcu posiada otwór do założenia końcówki nabijaka, zaś na drugim końcu nagwintowany trzpień o długości 24 mm.

Druga część posiada na jednym końcu tuleję z gwintem wewnętrznym o długości 28 mm, natomiast na drugim końcu otwór dla założenia końcówki następnego członu nabijaka.

Typ:	Tr 24 x 6	Tr 16 x 6
Średnica zewnętrzna [mm]:	32	32
Średnica wewnętrzna [mm]:	26	24
Grubość ścianki [mm]:	3	4
Długość łącznika po skręceniu [mm]:	111	151
